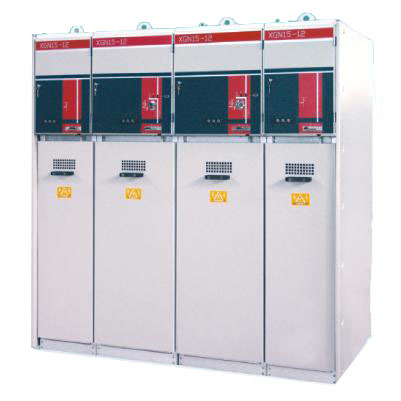

XGN15-12型户内交流高压六氟化硫环网开关设备是新一代以六氟化硫负荷开关作为主开关而整柜采用空气绝缘的、适用于配电自动化的、既紧凑又可扩充的金属封闭开关设备。
环网柜适用于三相交流50Hz,额定电压12Kv的户内配电装置。广泛应用于工业及民用电缆环网及供电末端。特别适用于小型二次配电站、开闭所、工矿企业、城市居民小区、机场、铁路、隧道、高层建筑等电力系统中作为接受和分配电能之用。
技术参数:
|
额定电压 |
12KV |
|
额定雷电冲击耐受电压 |
|
|
相间及相对地 |
75KV |
|
断口间 |
85KV |
|
一分钟工频耐受电压相间及相对地 |
42KV |
|
断口间 |
48KV |
|
额定电流 主母线 |
630A |
|
分支母线 |
630A |
|
额定短时耐受电流 |
|
|
主回路 |
20*KA |
|
接地回路 |
20*KA |
|
额定峰值耐受电流 |
63**KA |
|
转移电流 |
1700A |
|
防护等级 |
IP3X | |
