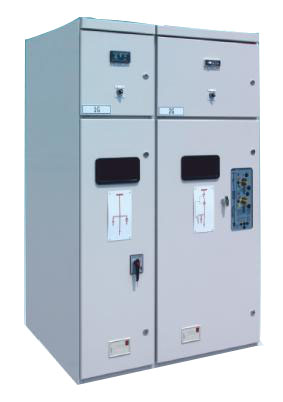

HXGN-12箱型固定式金属封闭开关柜（简称环网柜）适用于交流50Hz,10KV的网络作为开断负荷和短路及关合短路电流用。本环网柜配用电手、电动弹簧机构来操作负荷开关，接电开关和隔离开关配用手动操作机构。
技术参数:
|
额定电压 |
12KV |
|
额定电流 |
630A |
|
主母线电流 |
|
|
进线柜 |
630A |
|
出线柜 |
125A |
|
额定短时耐受电流 |
20KA |
|
额定短路持续时间 |
4S |
|
额定峰值耐受电流 |
50KA |
|
额定短路关合电流 |
50KA |
|
额定有功负载开断电流 |
630A |
|
闭环开断电流 |
630A |
|
额定电缆充电电流 |
20KA |
|
接地开关额定短时耐受电流 |
20KA |
|
接地开关额定短路持续时间 |
4（2）S |
|
接电开关额定峰值耐受电流 |
50KA |
|
接电开关额定短路关合电流 |
50KA |
|
1min额定工频耐受电压 |
|
|
相间、相对地、真空负荷开关断口 |
42KV |
|
隔间开关断口 |
48KV |
|
额定雷电冲击耐受电压 |
|
|
相间、相对地、真空负荷开关断口 |
75KV |
|
隔间开关断口 |
85KV |
|
机械寿命 |
|
|
真空负荷开关 |
1000次(time) |
|
接地开关（刀）、隔离开关（刀） |
2000次（time） |
|
交接电流A C |
3150A | |
