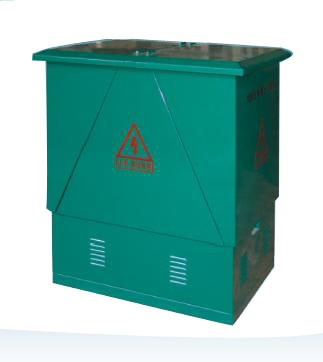

美式电缆分支箱:
美式电缆分支箱是一种广泛应用于北美地区电缆配电网系统中的电缆化工程设备，它以单向开关，横向多通母排为主要特点，具有宽度小，组合灵活，全绝缘，全密封等显著优点。按照额定电流一般可以分为600A主回路和200A分支回路两种，600A主回路采用旋入式螺栓固定连接:200A分支回路采用拔插式连接，且可以带负荷拔插。
美式电缆分支箱所用的电缆接头符合IEEE386标准。
技术参数:
|
技术指标 |
200A回路参数 |
600A回路参数 |
|
额定电压 |
15KV |
15KV |
|
****相间电压 |
14.4KV |
14.4KV |
|
****相对的电压 |
8.3KV |
8.3KV |
|
1分钟工频电压 |
42KV |
42KV |
|
15分钟直流耐压 |
52KV |
52KV |
|
雷电冲击耐压 |
75KV |
75KV |
|
最小电晕起始电压 |
11KV |
11KV |
|
额定电流 |
200A |
600A |
|
额定热稳定电流 |
3.5KA/3s |
20KA/2s |
|
额定动稳定电流 |
10KA/0.2s |
50KA/0.3s |
|
局部放电 |
<=10PC/15KV |
<=10PC/15KV |
|
回路电阻 |
<=40U |
<=40U |
|
防护等级 |
IP33 |
IP33 |
欧式电缆分支箱:
欧式电缆分支箱是近几年广泛用于电力配网系统中的电缆化工程设备，它的主要特点是双向开门，利用穿墙套管作为连接母排，具有长度小，电缆排列清楚，三芯电缆不需大跨度交叉等显著优点，其所采用的电缆接头符合DIN47636标准，一般采用额定电流630A螺栓固定连接式电缆接头。
技术参数:
|
额定电压 |
10KV |
|
最高工作电压 |
12KV |
|
额定电流 |
630A |
|
工频耐压 |
42KV/1min |
|
雷电冲击耐压 |
75KV |
|
直流耐压 |
52KV/15min |
|
最小电晕起始电压 |
11KV |
|
局部放电 |
<=10PC/15KV |
|
额定热稳定电流 |
20KA/2s |
|
额定动稳定电流 |
50KA/0.3s |
|
回路电阻 |
<=40 u |
|
防护等级 |
IP33 | |
